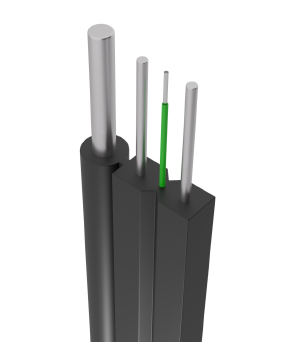

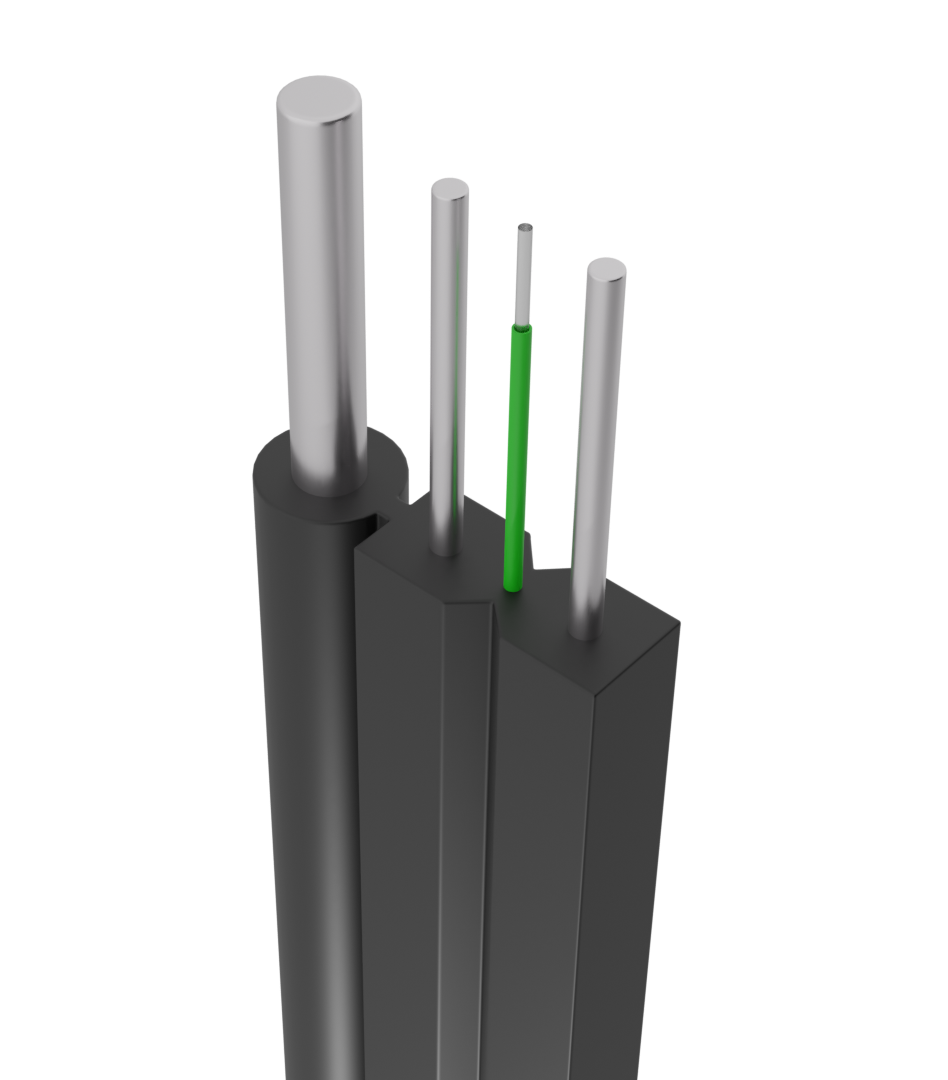

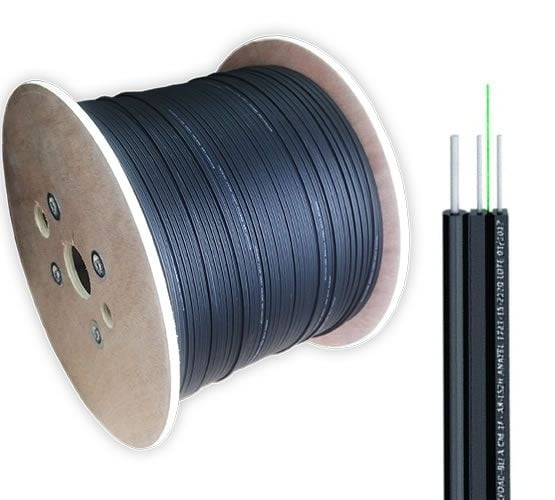

CABO ÓPTICO OUTDOOR DROP FLAT - 1FO

O Cabo Óptico Drop com revestimento externo de baixo atrito (Low Friction). Para aplicação em instalação aérea de acesso ao assinante (Tipo Drop) em rede FTTH, sendo indicado para ser utilizado da caixa de emenda até o assinante e em vãos de até 80 metros.
O Cabo Óptico Drop possui elementos de tração em aço que possibilita instalação em dutos sem utilização de guia. O Cabo Óptico Drop 2Flex com revestimento externo de baixo atrito (Low Friction). Tem baixa emissão de fumaça e gases tóxicos sem halogênios (LSZH).

Aplicação do produto

Projetado para interligar cabos ópticos externos da última caixa de emenda, por instalações aéreas, até as instalações internas, por dutos de acesso ao assinante (tipo Drop) em rede FTTH.
Em aplicação aérea, deve ser respeitado o lançamento em poste com vão de até 80 metros, totalizando um lançamento em linha reta de no máximo 400 metros de cabo Drop.
Em instalações internas, o cabo pode ser instalado com guia de lançamento ou sem o guia, pois possui uma estrutura compacta com o elemento de tração em aço e capa externa com características de atrito reduzido, facilitando a instalação em dutos.
Durante a instalação deve ser respeitado os limites de raio de curvatura e carga de tração do cabo, conforme informado abaixo.

Características Técnicas

Número de Fibras: 1 Fibra;
Elemento de sustentação metálico: 1.0 mm (aço galvanizado);
Elemento de tração metálico: 0.5 mm (aço);
Revestimento Exterior: Diâmetro 2.0 +/- 0.5mm - Material LSZH;
Raio mínimo de curvatura durante a operação: 15mm;
Raio mínimo de curvatura durante instalação: 30mm;
Carga máxima com elemento de tração: 660N;
Carga máxima sem elemento de tração: 100N;
Diâmetro do cabo: 2 x 5,2 mm;
Coeficiente de atrito dinâmico: 0.3;
Peso: 20 kg por km;

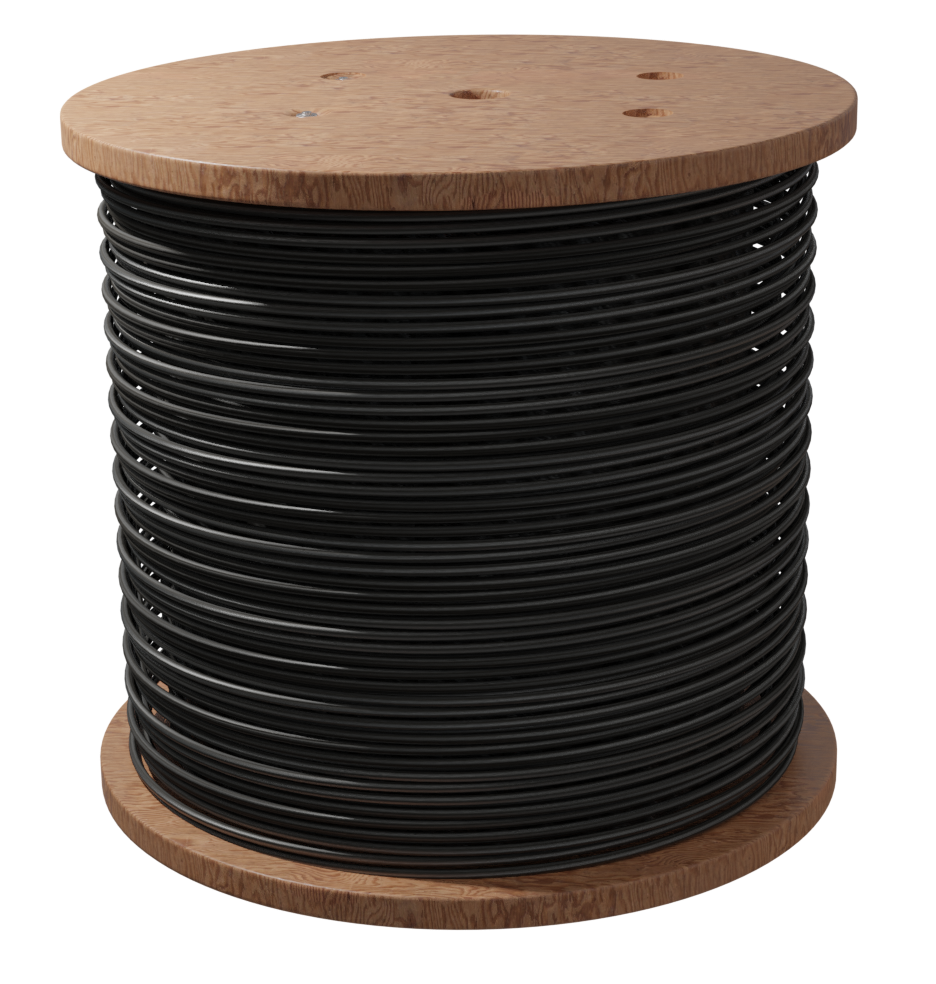

Tamanho 1km;
Temperatura de Instalação °C: -15+60;
Temperatura em Estoque °C: -20+65.
