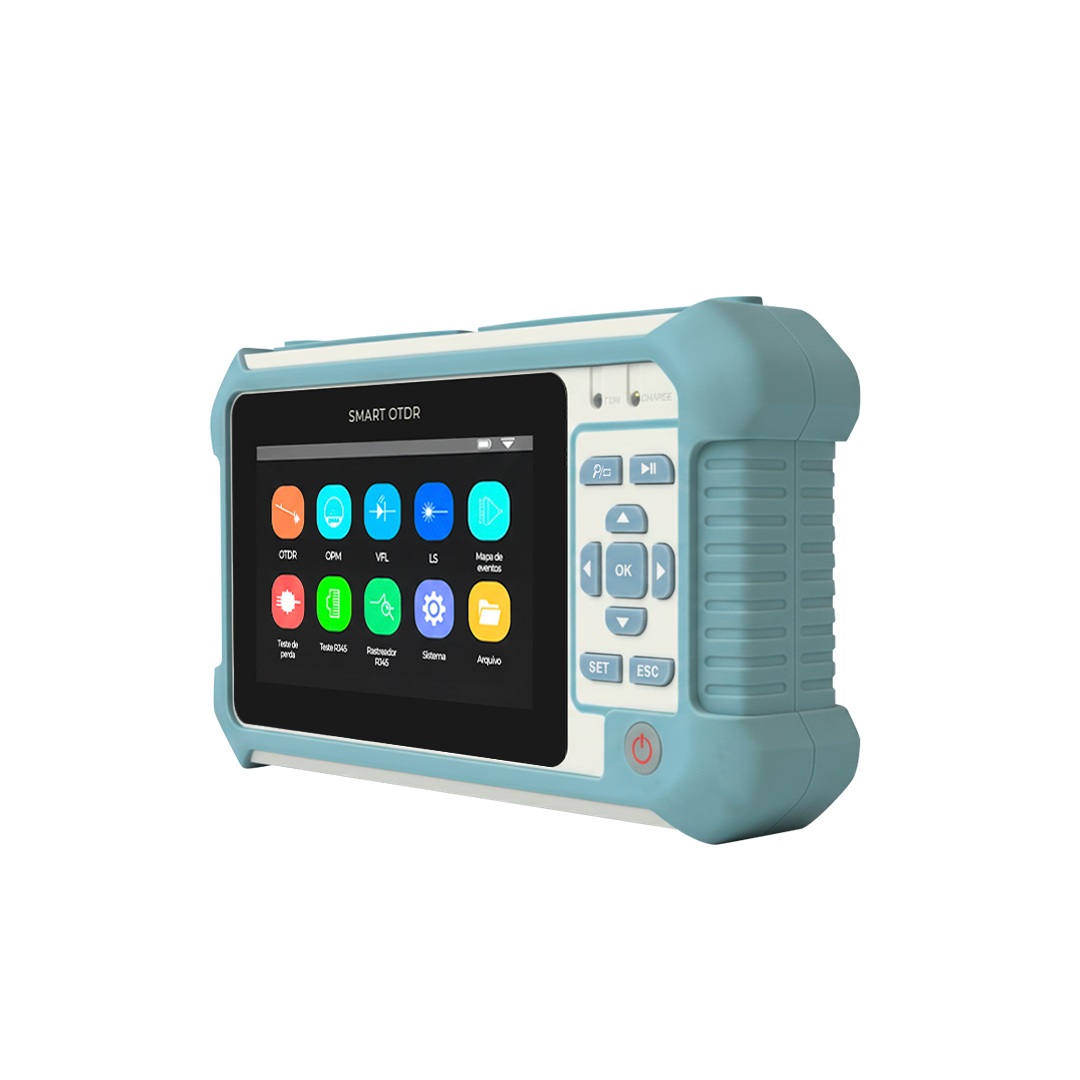

OTDR 9X1 2FLEX

O OTDR 2Flex  foi desenvolvido para análise e manutenção de redes de fibra óptica com máxima precisão.
Com ele, é possível detectar perdas, fusões, quebras e eventos ao longo do cabo em tempo real.

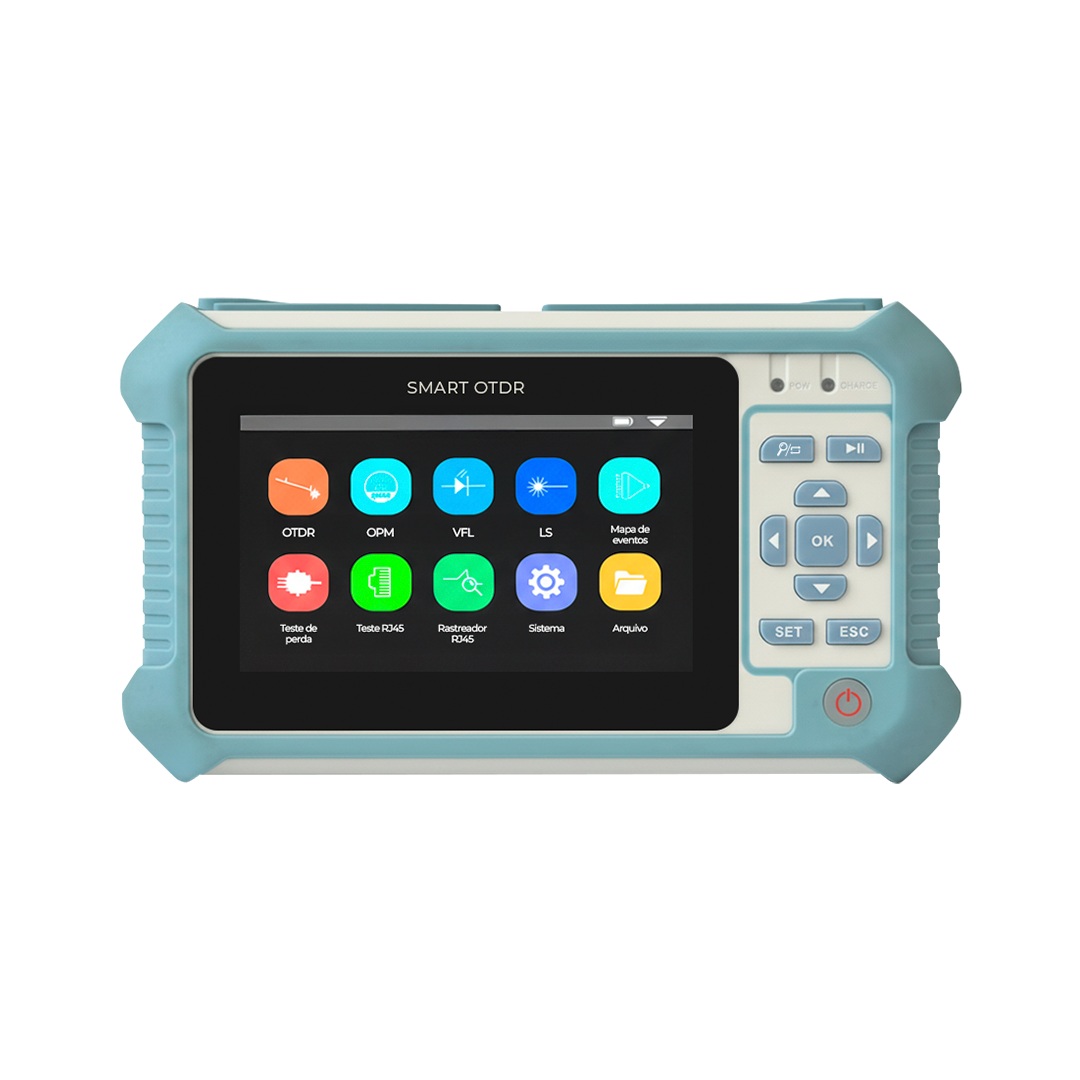

Sua tela sensível ao toque, interface intuitiva e múltiplas funções integradas como Power Meter, VFL, Fonte de Luz e Teste RJ45, tornam o equipamento completo para instalação, certificação e diagnóstico de redes FTTH.

Localizador de Cabos RJ45

O equipamento integra uma porta RJ45 dedicada a diagnósticos de cabos de rede, operando através de duas funções principais. A função Testador RJ45 é utilizada para realizar o mapeamento de fios (wiremap), verificando a sequência e a continuidade dos pares. Para isso, o usuário deve conectar uma extremidade do cabo à porta RJ45 do OTDR e a outra ao localizador. A interface exibirá o status pino-a-pino (PORTA 1-8) , permitindo a rápida identificação de falhas de crimpagem ou rompimentos.

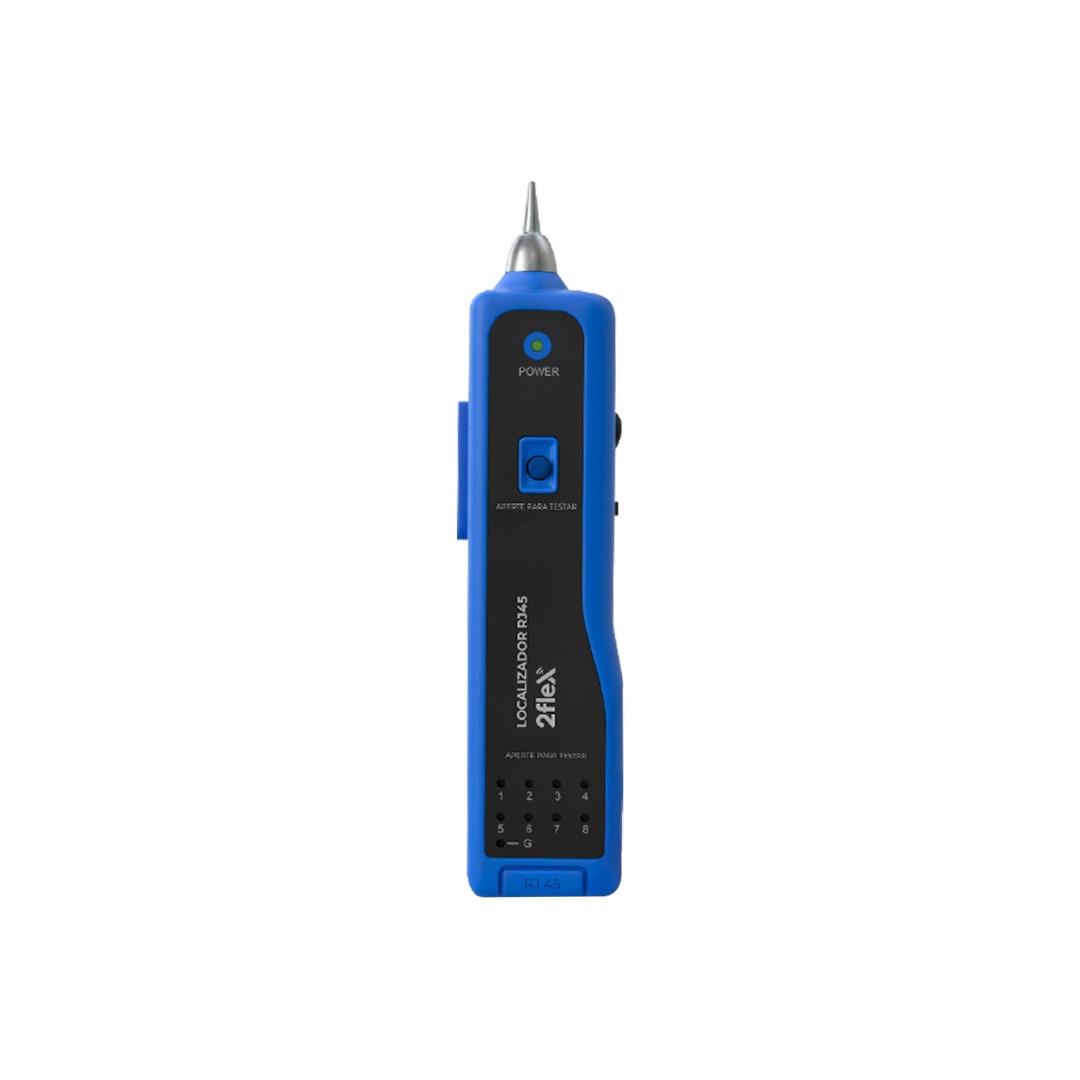

Adicionalmente, a função Localizador RJ45 (Tracker) transforma o OTDR em um gerador de tom. Com o cabo a ser identificado conectado à porta RJ45, o técnico pode utilizar o localizador na outra extremidade. A ponta emitirá um sinal sonoro (via alto-falante ou fone de ouvido) ao se aproximar do cabo correto, facilitando sua localização em painéis ou infraestruturas. A interface desta função também possui um atalho para acionar a Lanterna, auxiliando em locais com pouca iluminação.

Características Técnicas

• Comprimento de onda: 1310/1550 nm (opções adicionais: 1610/1625/1650 nm)

• Distância de medição: até 80 km

• Zona morta de reflexão: 2 m

• Zona morta de atenuação: 12 m

• Precisão de distância: ±(1 m + 2×10?? × distância)

• Tela: LCD 4.3” IPS sensível ao toque (800×480 px)

• Armazenamento: >100.000 registros

• Funções integradas: OTDR, Power Meter, Fonte de Luz Óptica, VFL, Teste de Perda Óptica, Testador RJ45 e Lanterna

• Função opcional: Localizador RJ45

• VFL: 650 nm / ≥10 mW

• Power Meter: 800–1650 nm / Precisão ±3%

• Fonte de Luz: FP-LD, modulação CW/270Hz/1kHz/2kHz

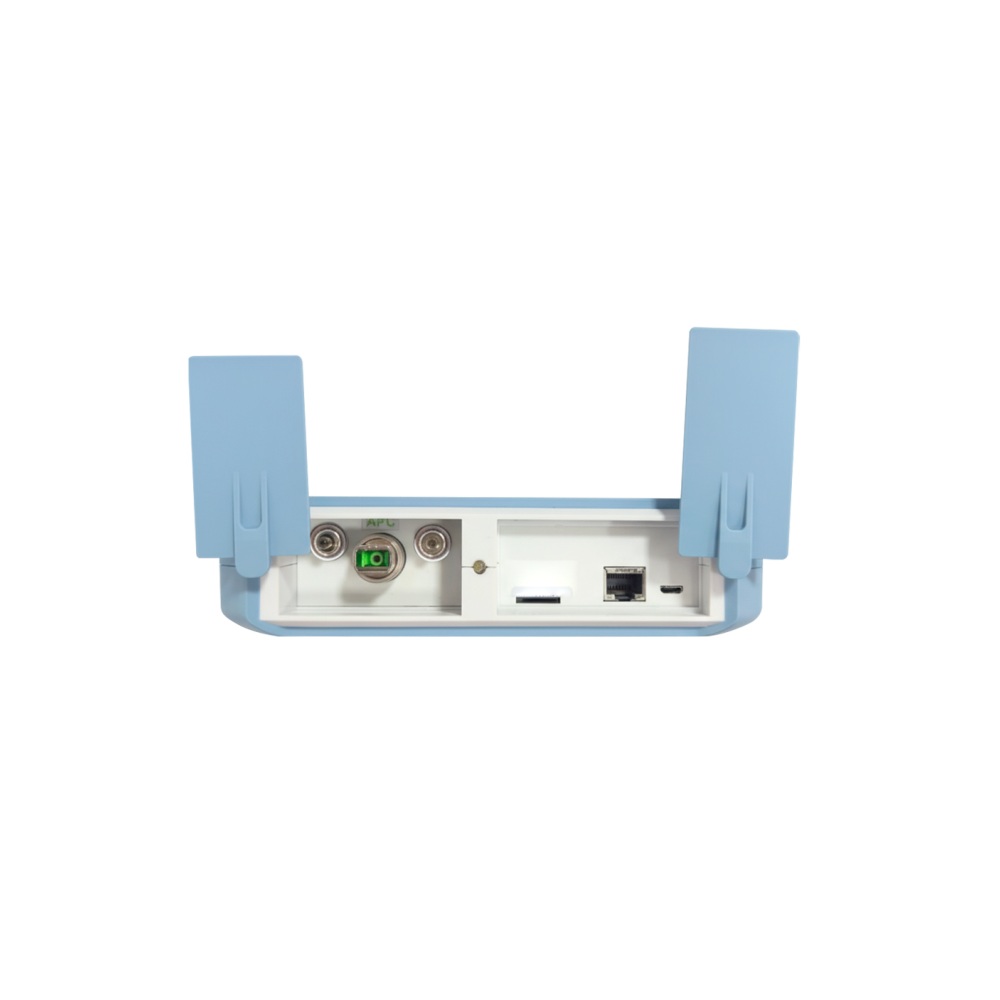

• Conector: FC/APC – SC/APC

• Bateria: Íon de lítio, >5000 testes

• Dimensões: 185 × 105 × 50 mm

• Peso: 530 g

• Temperatura de operação: -5°C a +50°C
